Харьковский завод агрегатных станков освоил выпуск специальных станков для обработки типовых деталей вагонного производства.

Станки унифицированы и оснащаются гидравлическими силовыми столами, коробками многошпиндельными и зажимными приспособлениями. Высокая степень унификации позволила обеспечить надежность и долговечность работы станков.

скачать предложение в формате PDF

Станки для обработки детали «Пятник». Чертеж №891.01.164

На различных заводах приняты различные технологии обработки детали, поэтому были разработаны две модели станков.

Станок АХТ-01

На станке производится обработка 8 отверстий диаметром 26+0,52мм

Состав станка

  -тумба – 1шт.;
  -стойка – 1шт.;
  -стол силовой – 1шт.;
  -коробка 8-ми шпиндельная – 1шт.;
  -зажимное приспособление – 1шт.;
  -гидростанция – 1шт.;
  -электрошкаф – 1шт.


Характеристики станка

  -производительность – 50 дет./час;
  -суммарная мощность электродвигателей – 20кВт;
  -габариты, мм – 2000х1500х3000;
  -масса – 8,0т.


Станок АХТ-02

На станке производится обработка отверстия диаметром 54+0,74мм и 8 отверстий диаметром 26+0,52мм. Обработка производится последовательно.

На первой позиции сверлятся 5 отверстий диаметром 26+0,52мм.

На второй позиции сверлятся 4 отверстия диаметром 26+0,52мм и рассверливается отверстие диаметром 26 на 54+0,74мм.

Состав станка

  -тумба двухсторонняя– 1шт.;
  -стойка– 2шт.;
  -стол силовой– 2шт.;
  -коробка 5-ти шпиндельная– 2шт.;
  -зажимное приспособление– 1шт.;
  -маятниковый стол– 1шт.;
  -гидростанция– 1шт.;
  -электрошкаф– 1шт.


Характеристики станка

  -производительность– 30 дет./час;
  -суммарная мощность электродвигателей– 40 кВт;
  -габариты, мм– 3000х1500х3000;
  -масса– 16,0т.


Станок АХТ-03 для обработки детали «Державка петли люка» ОСТ24.151.10.02-77

На станке производится сверление отверстий диаметром 27Н15мм в 4-х деталях одновременно с поворотом зажимного приспособления на 180о.

Состав станка

  -тумба – 1шт.;
  -стойка – 1шт.;
  -стол силовой – 1шт.;
  -коробка 4-x шпиндельная – 1шт.;
  -зажимное приспособление – 1шт.;
  -гидростанция – 1шт.;
  -электрошкаф – 1шт.


Характеристики станка

  -производительность – 80 дет./час;
  -суммарная мощность электродвигателей – 22кВт;
  -габариты, мм – 2000х1500х3000;
  -масса – 8,0т.

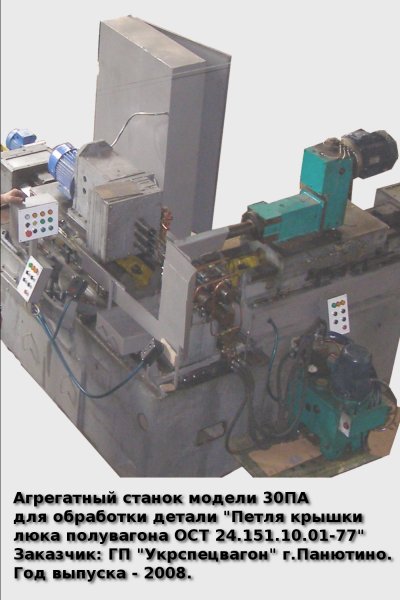

Станки для обработки детали “Петля” ОСТ 24.151.10.01-77

Станок АХТ-04

На станке производится сверление 3-х отверстий диаметром 17Н14мм и отверстия диаметром 27Н15мм.

Состав станка

  -тумба – 2шт.;
  -стол силовой – 2шт.;
  -бабка одношпиндельная - 1шт.
  -коробка 3-х шпиндельная – 1шт.;
  -зажимное приспособление – 1шт.;
  -гидростанция – 1шт.;
  -электрошкаф – 1шт.


Характеристики станка

  -производительность – 40 дет./час;
  -суммарная мощность электродвигателей – 22 кВт;
  -габариты, мм – 2250х2000х2000;
  -масса – 5,0т.


Станок АХТ-05

На станке производится сверление 3-х отверстий диаметром 17Н14мм и отверстия диаметром 27Н15мм в двух деталях одновременно.

Состав станка

  -тумба – 2шт.;
  -стол силовой – 3шт.;
  -коробка 2-х шпиндельная – 1шт.;
  -коробка 3-х шпиндельная – 2шт.;
  -зажимное приспособление – 1шт.;
  -гидростанция – 1шт.;
  -электрошкаф – 1шт.


Характеристики станка

  -производительность – 80 дет./час;
  -суммарная мощность электродвигателей – 20кВт;
  -габариты, мм – 3000х2000х2000;
  -масса – 10,0т.
